爱芯SOM630A核心板
四核 ARM CortexA53 | 28.8Tops INT4
● 支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络；
● 支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络；
● 支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点；
● 支持WIFI、mSATA、HDMI、RS232、RS485、USB3.0 、TF卡等多种通用外设接口；
● 可应用智能NVR设备，应用于智能无人机、智能汽车、智能安防、智慧城市、智慧社区、无人超市、智慧交通等领域中；
- 产品参数
● 支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络；
● 支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络；
● 支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点；
● 支持WIFI、mSATA、HDMI、RS232、RS485、USB3.0 、TF卡等多种通用外设接口；
● 可应用智能NVR设备，应用于智能无人机、智能汽车、智能安防、智慧城市、智慧社区、无人超市、智慧交通等领域中；
SOM630A是基于北京爱芯科技有限公司AX630A 芯片设计的核心板，芯片内置的NPU算力高达28.8Tops，NPU基于低比特量化的 CNN、RCNN 等神经网络结构的深度学习专用加速器,支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络,支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络。SOM630A的视频处理性能优越,支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点可帮助用户实现更多的 AI 功能，带来最优的 AI 体验。
丰富的接口资源，可扩展10/100/1000Mbps网口接口，支持WIFI、mSATA、HDMI、RS232、RS485、USB3.0 、TF卡等多种通用外设接口。核心板体积只有50.2mm*45mm大小，采用BTB接口连接器，BTB连接器可采取抗阻匹配和降噪措施进行高频传输,两点接触的结构设计具有可靠的连接性和高接触、高耐磨性，多点接地、屏蔽的构造能削减辐射干扰达到降噪的效果，使产品更加稳定、可靠、更方便工程师基于模组设计产品，让产品快速上市。

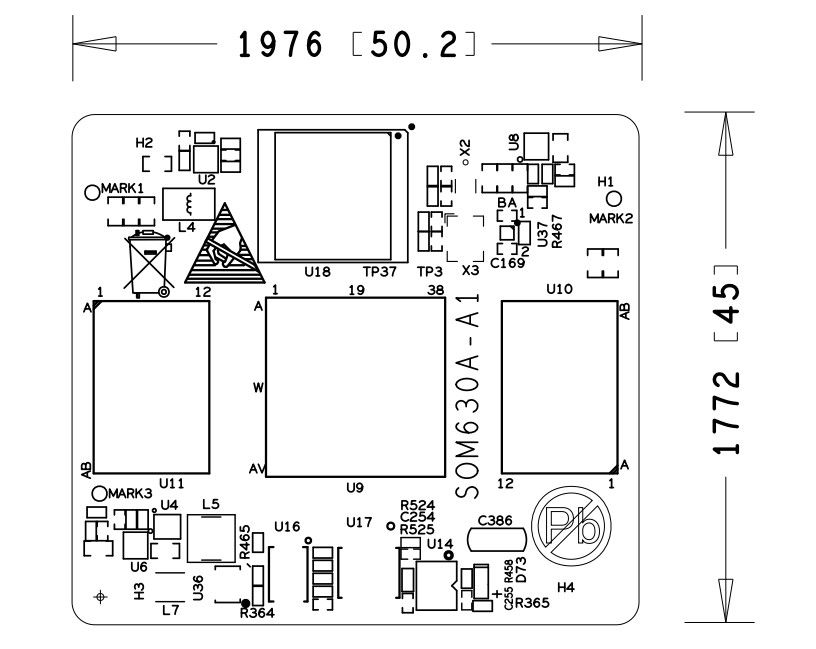

|机械尺寸
结构参数 | |
连接器 | SED90-F-A |
核心板尺寸 | 50.2MM*45MM |
引脚间距 | 0.4MM |
引脚数量 | 180 Pin |
项 目 | 类 型 | 型 号 参 数 | 说 明 | |
核 心 配 置 | 处理器 | AX630A | CPU | 4 x ARM CortexA53@1.3G |
NPU | 支持INT4 可达28.8Tops | |||
DSP | 800MHz VDSP 32KB I-Cache, 16KB D-Cache 32KB I-TCM，512KB D-TCM 512 MAC@INT8，128 MAC@INT16 | |||
存储 | 内存 | LPDDR4 | LPDDR4：2xLPDDR4X、2x4GB | |
闪存 | eMMC | eMMC：16GB | ||
Flash | 最大容量支持 1GB | |||
连接器 | BTB连接器 | 連接器 5V | ||
电源 | 电源输入 | DC 12V | ||
底 板 接 口 资 源 | 视频编码 | 支持H264、H265 JPEG 抓拍性能4096x2688@80fps 最大编码能力4096x2688@60fps 4096x2688@30fps+1080p@30fps+1080p@30fps+1080p@30fps | ||
视频解码 | 16x | 16路* 1080@30p，支持H264、H265 JPEG 解码性能3840*2160@120fps 最大解码能力4096x2688@120fps H.264/H.265 解码最大码率 300Mbps | ||
音频 | 输入 | 一个双声道LINE IN音频输入 | ||
输出 | 一个双声道LINE OUT音频输出 | |||
GMAC | 2x | 支持10/100/1000Mbps的工作模式,支持RGMII模式 | ||
视频接入口 | 2x | 支持 4+4 Lane MIPI 接口 | ||
RS232 | 1x | 一个3pin凤凰端子 | ||
RS485 | 1x | 一个3pin凤凰端子 | ||
MSATA | 1x | 一个扩展外接mSASTA卡接口 | ||
M.2 | 1x | 选配4G或者5G模块使用 | ||
USB | 2x | 支持两路 USB 3.0 | ||
DEBUG | 1x | CPU_UART Type C接口 | ||
WIFI | 1x | 频率范围2.4GHz-2.4835GHz，5.15-5.85Hz,传输速率可达433.3mbps | ||
TF | 1x | 一个TF卡槽 | ||
SIM | 1x | 标准卡（25MM*15MM）插入4G或5G sim卡（预留） | ||
HDMI | 1x | 支持一路HDMI2.0，最高支持4K/60fps | ||
内存接口频率 | 最大支持 3733Mb/s | |||
RTC时钟 | 内置RTC，RTC可通过CR1220电池独立供电 | |||
工作温度 | 操作温度:-20~85℃ | |||
