爱芯EVM630A开发板
四核 ARM CortexA53 | 28.8Tops INT4
● 支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络。
● 支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络。
● 支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点。
● 支持WIFI、mSATA、HDMI、RS232、RS485、USB3.0 、TF卡等多种通用外设接口。
● 可应用于智能NVR设备，应用于智能汽车、智能安防、智慧城市、智慧社区、无人超市、智慧交通等领域中。
- 产品参数
● 支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络。
● 支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络。
● 支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点。
● 支持WIFI、mSATA、HDMI、RS232、RS485、USB3.0 、TF卡等多种通用外设接口。
● 可应用于智能NVR设备，应用于智能汽车、智能安防、智慧城市、智慧社区、无人超市、智慧交通等领域中。
EVM630A是广州英码信息科技有限公司推出的一款以北京爱芯科技有限公司处理器为核心、基于英码SOM630A核心板而设计的嵌入式开发板。AX630A芯片内置的NPU算力高达28.8Tops，由4个A53构建的4核CPU，NPU基于低比特量化的 CNN、RCNN 等神经网络结构的深度学习专用加速器,支持低比特量化的 AlexNet、VGG、ResNet 等多种分类神经网络,支持低比特量化的 Faster R-CNN、SSD、FPN 等多种目标检测神经网络。EVM630A模组的视频处理性能优越,支持 4K@60fps 的 ISP，以及支持H.264、H.265 编解码的视频编解码，而且小型化封装，低功耗等优点可帮助用户实现更多的 AI 功能，带来最优的 AI 体验。
主板提供丰富的接口资源，可扩展10/100/1000Mbps网口接口，支持wifi、msata、HDMI、rs232、rs485、usb3.0 、tf卡等多种通用外设接口。采用BTB接口连接器与SOM630A核心板连接，BTB连接器可采取抗阻匹配和降噪措施进行高频传输,两点接触的结构设计具有可靠的连接性和高接触、高耐磨性，多点接地、屏蔽的构造能削减辐射干扰达到降噪的效果，使产品更加稳定、可靠、更方便工程师基于模组设计产品，让产品快速上市。
|机械尺寸

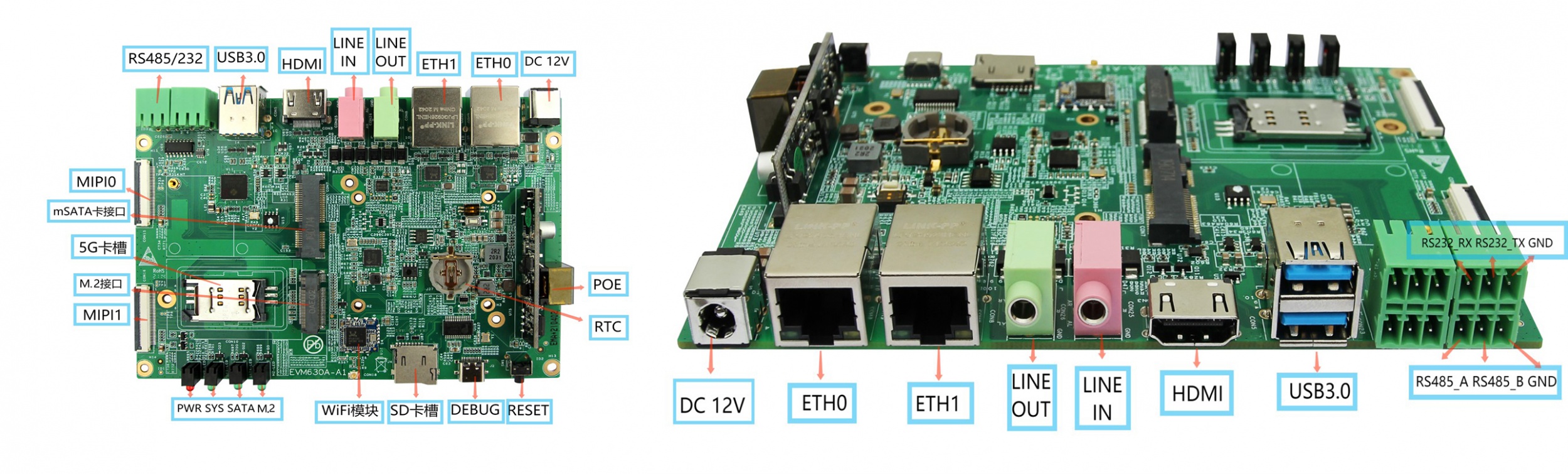

|硬件资源图解
项目 | 类型 | 型号参数 | 说明 | |
核 心 配 置 | 处理器 | AX630A | CPU | 4 x ARM CortexA53@1.3G |
NPU | 支持INT4 可达28.8Tops | |||
DSP | 800MHz VDSP 32KB I-Cache, 16KB D-Cache 32KB I-TCM，512KB D-TCM 512 MAC@INT8，128 MAC@INT16 | |||
存储 | 内存 | LPDDR4 | LPDDR4：2xLPDDR4X、2x4GB | |
闪存 | eMMC | eMMC：16GB | ||
Flash | 最大容量支持 1GB | |||
连接器 | BTB连接器 | 連接器 5V | ||
电源 | 电源输入 | DC 12V | ||
底板接口资源 | 视频编码 | 支持H264、H265 JPEG 抓拍性能4096x2688@80fps 最大编码能力4096x2688@60fps 4096x2688@30fps+1080p@30fps+1080p@30fps+1080p@30fps | ||
视频解码 | 16x | 16路* 1080@30p，支持H264、H265 JPEG 解码性能3840*2160@120fps 最大解码能力4096x2688@120fps H.264/H.265 解码最大码率 300Mbps | ||
音频 | 输入 | 一个双声道LINE IN音频输入 | ||
输出 | 一个双声道LINE OUT音频输出 | |||
GMAC | 2x | 支持10/100/1000Mbps的工作模式,支持RGMII模式 | ||
视频接入口 | 2x | 支持 4+4 Lane MIPI 接口 | ||
RS232 | 1x | 一个3pin凤凰端子 | ||
RS485 | 1x | 一个3pin凤凰端子 | ||
MSATA | 1x | 一个扩展外接mSASTA卡接口 | ||
M.2 | 1x | 选配4G或者5G模块使用 | ||
USB | 2x | 支持两路 USB 3.0 | ||
DEBUG | 1x | CPU_UART Type C接口 | ||
WIFI | 1x | 频率范围2.4GHz-2.4835GHz，5.15-5.85Hz,传输速率可达433.3mbps | ||
TF | 1x | 一个TF卡槽 | ||
SIM | 1x | 标准卡（25MM*15MM）插入4G或5G sim卡（预留） | ||
HDMI | 1x | 支持一路HDMI2.0，最高支持4K/60fps | ||
内存接口频率 | 最大支持 3733Mb/s | |||
RTC时钟 | 内置RTC，RTC可通过CR1220电池独立供电 | |||
工作温度 | 操作温度:-20~85℃ | |||
